PRINSIP KERJA TURBIN

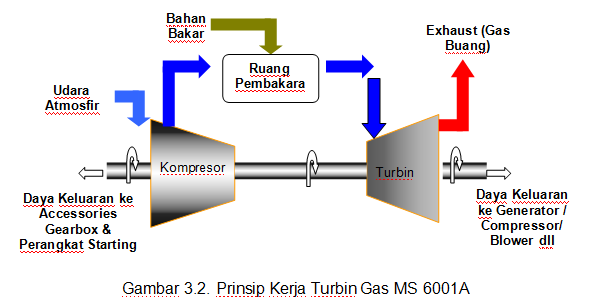

I. PENDAHULUAN  Gambar – 1. Menunjukkan prinsip kerja turbin gas yang dioperasikan sesuai dengan proses dasarnya. Secara prinsip, turbin gas adalah mesin dengan pembakaran internal (internal combustion) seperti halnya diesel engine atau explosion engine. Proses di dalam turbin gas sebagai berikut: Pengisapan udara –  ...

0

TURBIN GAS

 Dasar Teori Turbin gas merupakan mesin penggerak yang memanfaatkan energi fluida yang terkandung dalam gas sebagai fluida kerjanya. Energi fluida yang mempunyai energi kinetik tinggi tersebut digunakan untuk mendorong sudu (Bucket Turbine Wheel), sehingga menghasilkan gerak putar pada rotor. Energi kinetik tersebut didapatkan dari hasil proses ekspansi gas setelah gas mengalami proses pembakaran. Proses-proses yang terjadi pada suatu sistim turbin gas adalah sebagai berikut : - Pemampatan ( compression ), udara luar dihisap dan dimampatkan - Pembakaran ( combustion ), udara dan bahan bakar dicampurkan dan dibakar. - Pemuaian ( expansion ), gas hasil pembakaran memuai dan mengalir keluar melalui nozzel. - Pembuangan gas ( exhaust ), gas hasil pembakaran dikeluarkan ke atmosfer. Dari segi perubahan momentum fluida kerjanya, turbin gas dibedakan menjadi dua golongan utama, yaitu : MicrosoftInternetExplorer402DocumentNotSpecified7.8Normal0 a.Turbin Impulse, adalah turbin yang proses ekspansi dari fluida kerja ( proses penurunan tekanan ) hanya terjadi didalam sudu-sudu tetapnya saja (nozzel). b.Turbin Reaksi, adalah turbin yang proses ekspansi dari fluida kerja terjadi didalam sudu tetap maupun didalam sudu geraknya.  MicrosoftInternetExplorer402DocumentNotSpecified7.8Normal0 Gambar 3 Turbin impuls dan reaksi MicrosoftInternetExplorer402DocumentNotSpecified7.8Normal0 Klasifikasi Turbin Gas Beberapa type dan ukuran dari turbin gas, dapat diklasifikasikan sebagai berikut :...
